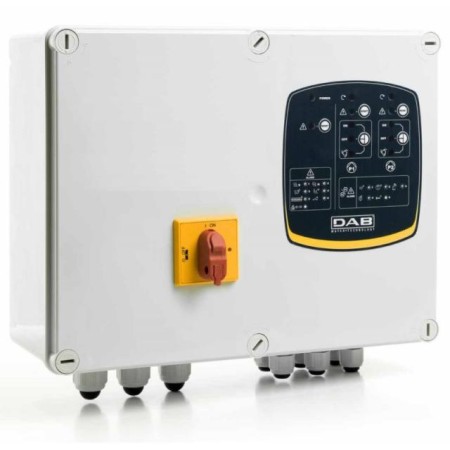

DAB Univerzální ovládací panel E-BOX PLUS
Univerzální ovládací skříň pro ponorná i povrchová čerpadla s 1F i 3F motory. Ovládání a jištění jednoho nebo dvou čerpadel.
Vlastnosti
- Panel slouží k řízení, ovládání a ochraně automatických čerpacích stanic nebo kalových čerpadel.
- Panel umí ovládat jedno nebo dvě čerpadla a to pro napětí 230V nebo 400V.
- Pro jednofázová čerpadla platí pouze limit maximálního výkonu 2,2 kW na jedno čerpadlo, pro třífázová čerpadla může výkon až 5,5 kW na jedno čerpadlo.
- Nová řada panelů nahrazuje modely původní panely UPM.
- Standardní verze vybavena čelním panelem s LED diodami pro signalizaci provozních stavů nebo poruch, hlavním vypínačem, tlačítky pro volbu provozu AUT/0/MAN a tlačítkem reset.
- Pro ponorná i povrchová čerpadla.
- Realizace tlakových stanic s ovládáním pomocí tlakových spínačů, tlakových snímačů.
- Realizace a řízení systémů doplňování nebo vyprazdňování nádrží (kalové a odpadní vody) s řízením pomocí sond (až 5ks), plováků (až 5ks) nebo tlakového čidla 4...20mA.
- Integrované nadroudové ochrany
- Střídání čerpadel.
- Slot pro připojení kondenzátorů u jednofázových čerpadel.
Ochrany
- Ochrana proti přetížení a nadměrné teplotě s automatickým resetem
- Ochrana proti zkratům s pojistkami
- Ochrana proti nadměrným proudům v čerpadlech (ochrana proti přetížení)
- Ochrana proti abnormálnímu napětí
- Ochrana proti výpadku fáze a tepelná ochrana KK
- Ochrana proti chodu na sucho
- Ochrana proti rychlým startům
- Ochrana proti závadám tlakového čidla
- Ochrana proti závadám plováků a/nebo čidel
- Ochrana proti zablokování čerpadel
Podrobné parametry
- Podrobné parametry, schéma možný zapojení a další informace najdete v návodu ke stažení
